Apex減速機R型的90度外殼內部由兩個斜齒錐齒輪組成。

錐齒輪組采用高精度磨削設備加工而成，精確組裝以防止噪音和間隙。

因此，在將電動機安裝到減速器時必須特別小心。如果沒有按照安裝方法安裝電動機，則兩個螺旋錐齒輪可能受到力，這可能導致齒輪位置扭曲或變形。

我們將告知您如何安裝型行星減速機，這是安裝減速機時的注意事項。另外，請在圖片上附上安裝方法，以便更容易理解。

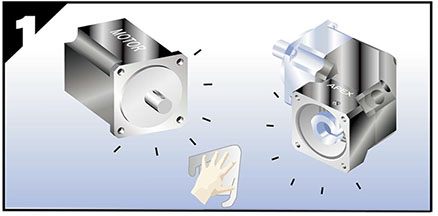

（1）確認馬達與減速機規格，并將馬達及減速機之安裝面擦干凈。

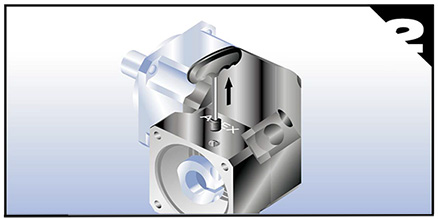

（2）將連接板埋栓取出,轉動馬達鎖緊谷,直到鎖緊谷 螺絲對準埋栓孔。

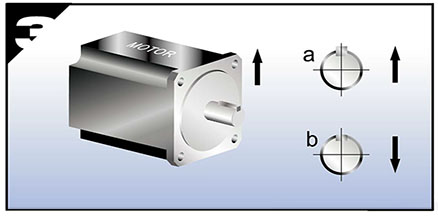

（3）a. 取下馬達上原先之鍵。 b. 如有必要,請安裝平衡鍵。

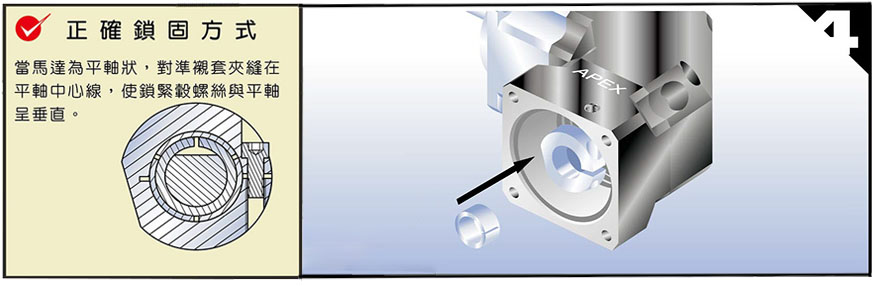

（4）確認馬達軸心尺寸,若有必要,裝上 軸襯套。

（5）直立式的裝入馬達,以螺絲扭力表(表一)建議扭 力值之5%,依1~4 的順序,用板手將附墊片之螺 絲輕輕鎖上。

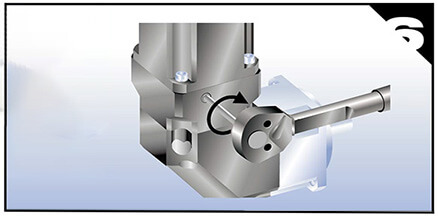

（6）將馬達與減速機直立擺設,參照表二建議之扭力值,以扭力板手將馬達鎖緊轂螺絲鎖緊。

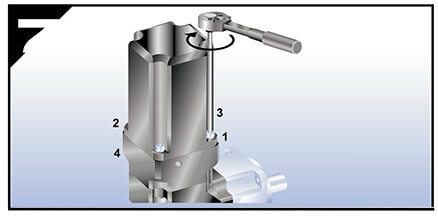

（7）將馬達與減速機直立擺設,以螺絲扭力表(表一)建議之扭力值,依1~4 的順序,用扭力板手將螺絲鎖緊

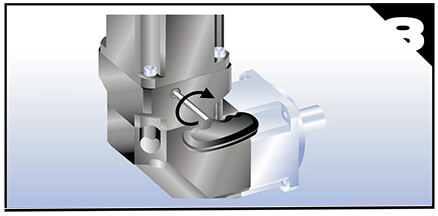

（8）鎖回埋栓

[圖5]將減速器的輸出軸向下安裝電機，將減速器垂直安裝，使輸入軸指向天空。此時，電動機由于其自重而滑動，因此它不會影響減速器C3的輸入孔，牢固地保持電動機并緩慢地安裝它。如果電機因自重而掉落，沖擊會產生過大的軸向載荷，螺旋錐齒輪將從正確的位置移開，產生噪音和振動。確認電機表面和適配器牢固擰緊后，按照擰緊順序擰緊規定擰緊扭矩5％的電機安裝螺栓。指定的擰緊扭矩在目錄中指定。 （關于擰緊順序，請參閱圖紙。請務必按照螺栓到從動螺栓的順序安裝電機。）

[圖6]根據擰緊順序用緊固扭矩擰緊電機安裝螺栓。 （有關緊固順序，請參見圖）

[圖7]用扭矩扳手將定位環擰緊到規定的緊固扭矩。如有必要，施加的力比指定的擰緊扭矩多20％，以防止滑動。APEX行星減速機所有安裝圖紙請在下載中心查看。
